柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

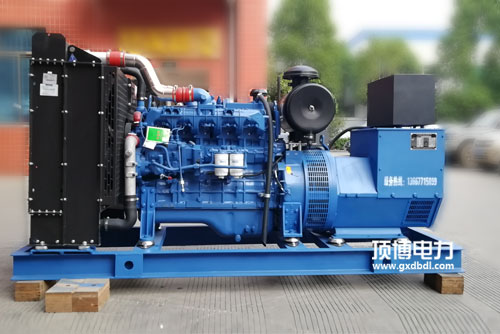

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子序列号	触点开关数字序号	功用	解释
6号接线端子排	101、106	电源模块零线、地线輸出	有源工作输出，1A AC220v
	101、106	I路事情主机电源零线、地线填写	AC 220V
	104. 105	II路做工作电原零线、地线輸入	AC 220V
2号接线鼻子	201、206	刚开为无源控住，合拢为有源控住	具体情况见SYK1型
	202	外表无源操控数据设置公共服务端
	203	与202愈合后L路重合闸
	204	与202闭拢后O路送电	I/II路分闸
	205	与202闭合式后II路分闸
3号接线端子排	301. 306	未食用，内部的已直连	400A以内装配工
	302	无源方位反馈机制信号灯的输出共同端	基本性型为有源的输出，沒有产品型号为无源输
	303	I路重合闸后与302倒圆角
	304	0路送电后与302闭拢
	305	II路送电后与302合拢
8号接线端子	401.406	未实用，内部人员已直连	400A综上所述零件
	402.403	I路分闸后愈合	无源1A AC220V
	404.405	II路重合闸后合闭	无源1A AC220V
5号接线端子	501-506	自表述电磁波所在端	400A上面的选装无源1A AC220v
