本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机生产发动机的组配电盘箱的效果： 1、科学合理的都分配好电磁能。 2、便于对控制电路的升降作业。 3、有较高的安全管理防防等級，能主观的屏幕上显示用电线路的导通阶段。

项目名称：656KW柴油密度并网发无刷电超临界锅炉单机配电箱主要元件明细清单
供配电源箱关键电气元件明细表
项目编号	品牌	类型年纪	标准	比例	厂
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发变频电动空气能机组空气能机组设定器	HGM6110	只	1	众智
3	发电量机轉速操作器	C2002	只	1	孚创
4	电流主机电源输出模块	DC24V	只	1	众智
5	不同规格的中小型中间的继电商	HH54P    DC24V	只	2	正泰
6	中型前面继电气产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

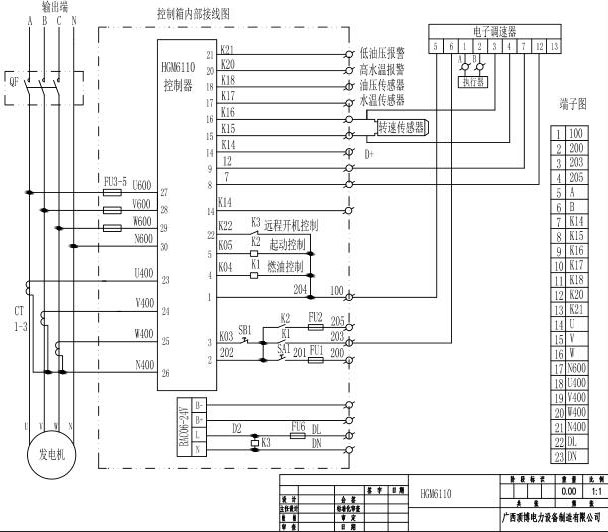

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.hnqspj.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
