前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵可控硅调压器为机制新线路式可控硅调压器，其提高图甲所示。I号喷真空泵可控硅调压器首要由驱程件、飞球、可控硅调压大弹簧、机械传动大那部分和使用大那部分等包含。I号喷真空泵可控硅调压器的驱程件为都具有60°。锥面的驱程盘。在驱程盘的內侧有三个沿径向的半一个圆形凹型。驱程盘压紧在驱程轴套上而和它的连接成一身，接着完成半圆键和拧紧螺母使其和喷真空泵的轴承轴连结。

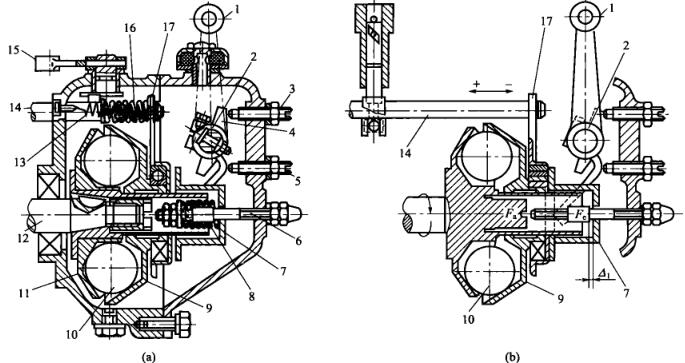

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个外径为25.4mm的飞球移至安装win7驱动器盘的凹槽里，随安装win7驱动器盘一起来旋转视频。飞球别的侧为与定位轴线成45°锥面的转矩盘，转矩盘滑套在安装win7驱动器轴套上。岗位时飞球的离心式力能力在转矩盘上，其心轴分力Fa.将使转矩盘沿心轴滚动。全套在转矩盘.上的滚动的轴承和传送板也会随着手机。传送板上面套在油泵支撑杆上，因而油泵支撑杆也会随着手机，而使变动油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
